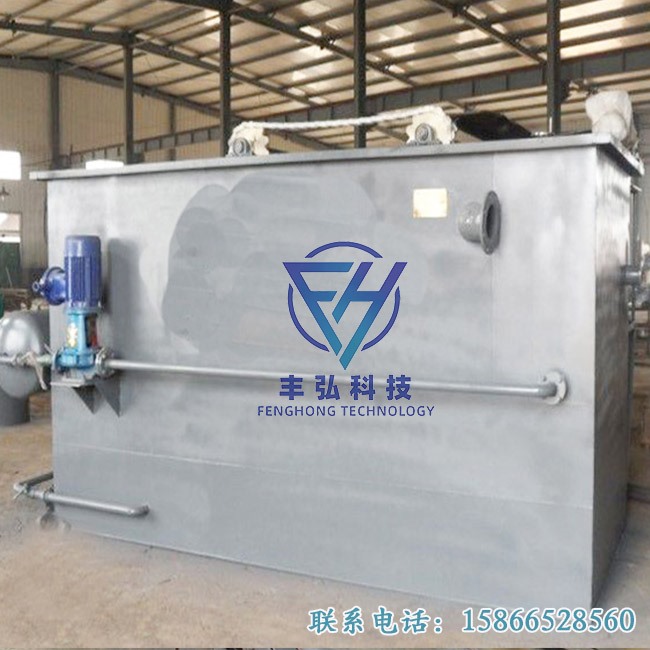

一、設備簡介

渦凹氣浮機是一項優良的污水處理技術，設計合理，操作方便、運行經濟，它由空氣產生氣泡,直接從廢水中除去固體懸浮物、油脂、膠狀物等雜質。

渦凹曝氣機將“微氣泡”直接注入污水中而不需要事先溶氣，然后通過散氣葉輪把“微氣泡”均勻的分布于污水中，所以整個運行過程不會發生阻塞現象。渦凹氣浮機主要由箱體、曝氣機、刮泥系統等組成，不需要壓力溶氣、空壓機和循環泵等設備。

二、工作原理

未經處理的污水首先流入曝氣區，與微氣泡充分混合，微氣泡在上升的過程中將固體懸浮物帶到水面，刮泥機沿液面運行將懸浮物刮到傾斜的金屬板上，再將其推入污泥排放管槽，通過污泥排放管槽流入污泥收集器,刮泥機動力只有0.5KW。污水凈化后在排放前會經過斜板下方的溢流槽，溢流槽用來控制氣浮槽的水位，確保槽中的液體不會流入污泥排放管道，開放的咽流管道從曝氣段沿著氣浮槽的底部伸展。在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池子的底部回流到曝氣區，然后又返回氣浮段。這個過程確保沒有進流量的情況下，氣浮仍不斷進行。本設備的處理量為5-500m/每小時，處理費用為0.3元/噸廢水左右。

三、設備優點

1、節省投資

處理城市污水和工業污水不需要壓力溶氣罐、空壓機、循環泵等附屬設備。該設備能夠去除污水中的油脂、膠狀物、固體懸浮物、COD和BOD，用它處理化學制漿中段廢水可大大減少生化二級處理（如果用廢紙作原料，經過脫墨、漂白等過程產生的廢水則無需生化二級處理即可達標排放或回用）設備的規模，甚至可以省去生化處理工序而直接達標排放，從而大大減少總體投資費用。

2、運行費用低

該設備采用多元曝氣頭，按處理水量的不同決定曝氣機臺數，每臺曝氣機動力只有2.2KW；刮泥板和污泥螺旋推進器由同一個馬達驅動，動力為   2.2KW。整套CTQF渦凹氣浮設備所消耗的動力很小，僅相當于傳統溶氣氣浮法的1/8-1/10，而且維修和人工操作很少，正常運行時無需工人看守

3、效率高

與傳統的油脂收集器（重力沉降池和分離槽）相反，CTQF是將固體污泥自動和連續地從廢水中除去。污泥的去除和儲存是以濃縮的方式進行，此設備所收集的上浮污泥的濃度可高達到5%左右，因此也降低了污泥處理的運行費用。

4、性能優越

渦凹氣浮設備的處理量為5-2000立方米/小時。根據客戶的要求要設計不同流量的設備。進入CTQF的水量不需保持平衡，即使流量改變，設備也可正常工作，正常情況下，油脂和固體縣浮物（SS）的去除率超過95%。顯然，在油脂和固體懸浮物去除的同時，COD和BOD的負荷也大大降低，通常COD的去除率可以達到75-85%以上。

5、操作簡單

渦凹氣浮設備結構簡單，自動化程度高，操作維護簡便。

6、臭氣減輕

渦凹氣浮設備對廢水的處理是個好氧過程，并且污泥是在“新鮮”的狀態下被除去，因而由油脂收集器（重力沉降池和分離槽）產生的臭氣問題得到了很好的解決。另一方面，增加了固體再利用的可能性，減少了處理上的麻煩。

7、安裝方便

為渦凹氣浮設備配套的土建工程特別少，地面、地下或高處皆可安裝，而且耗時很短。

8、占地面積小

處理能力5-500立方米/小時的渦凹氣浮設備的安裝占地面積只有2.5~90平方米。
